Análisis elemental portátil para trabajo de campo

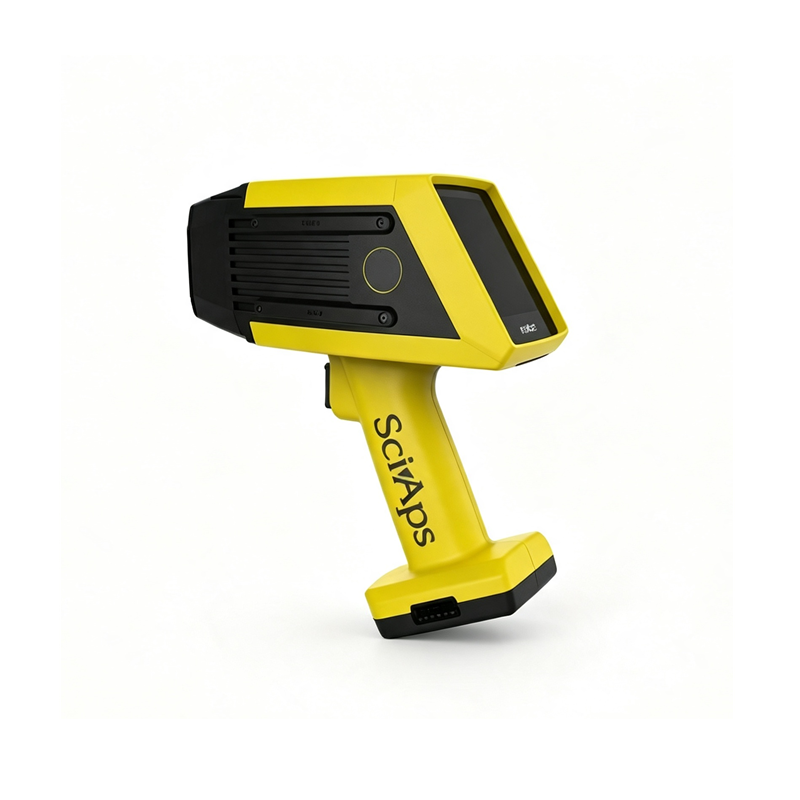

El JC-X200 es un espectrómetro de fluorescencia de rayos X portátil diseñado para realizar análisis elemental rápidos y no destructivos directamente en campo, planta, almacén o laboratorio. Permite examinar minerales, suelos, aleaciones, cordones de soldadura y muestras de tamaño reducido sin depender exclusivamente del envío inicial de muestras a un laboratorio.
Diseñado para decisiones operativas
Laizhou Jincheng Industrial Equipment Co., Ltd combina instrumentación de detección de materiales, operación digital y soporte técnico para ayudar a los equipos a clasificar muestras, identificar materiales y definir prioridades de análisis posterior.
En exploración minera, evaluación ambiental y control de materiales, las decisiones iniciales suelen depender de conocer con rapidez qué elementos están presentes y qué muestras requieren una revisión más profunda. El análisis XRF de suelos o minerales en el punto de inspección aporta una referencia inmediata para organizar el muestreo y complementar los ensayos de laboratorio.
Permite revisar muestras de mineral, testigos o materiales recibidos en el lugar de trabajo antes de decidir cuáles enviar a análisis de confirmación.
La medición por fluorescencia de rayos X ayuda a obtener información elemental sin cortar ni consumir la muestra durante la comprobación preliminar.
La visualización del punto de prueba y el almacenamiento digital de resultados facilitan la documentación de inspecciones y la comunicación entre campo, laboratorio y calidad.
El JC-X200 integra una fuente de rayos X de rodio, detector SDD de gran área, conmutación automática de filtros y algoritmos de calibración para ofrecer una plataforma portátil orientada al análisis elemental de múltiples matrices.
El equipo utiliza un tubo de rayos X con ánodo de rodio de 50 kV, 200 μA y 4 W, junto con un detector de deriva de silicio de gran área. Esta configuración está orientada a mejorar la sensibilidad de medición, la tasa de conteo y la repetibilidad dentro de los procedimientos aplicables.
Los filtros se ajustan automáticamente según el voltaje seleccionado y los elementos objetivo. Esta función ayuda a adaptar la medición a los distintos modos de análisis y tipos de muestra.
El sistema de refrigeración termoeléctrica Peltier mantiene el controlador del detector cerca de -35 °C. El instrumento está diseñado para operar en entornos de aproximadamente -20 °C a 55 °C y 10 % a 90 % de humedad relativa, según las condiciones de uso especificadas.
El software del analizador XRF para minerales y suelos incorpora modos orientados a tareas de cribado e identificación. La selección del modo adecuado debe considerar la matriz, el elemento objetivo, el estado superficial y el procedimiento de medición.
Adecuado para el cribado de elementos relacionados con minerales y materiales de exploración, incluyendo Mg, Al, Si, P, S, K, Ca, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Sr, Zr, Mo, Ag, Sn, Sb, Ba, W, Au, Hg, Pb, Bi y U, entre otros.
Uso habitual: evaluación preliminar de mineral, material de perforación y clasificación de muestras para pruebas posteriores.
Permite analizar elementos como Mg, Al, Si, P, S, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Zr, Mo, Ag, Cd, Sn, Sb, Ba, W, Tl, Hg, Pb, Bi y La, de acuerdo con la configuración del instrumento.
Uso habitual: revisión de campo, evaluación de zonas de muestreo y priorización de análisis ambientales.
El software específico para aleaciones y la muestra de referencia de acero inoxidable 316 incluida ayudan a realizar comprobaciones de calibración y flujos de identificación de materiales seleccionados.
Uso habitual: verificación de recepción, clasificación de metales, inspección de componentes y control previo de materiales.
Para inspeccionar áreas pequeñas o zonas con materiales adyacentes diferentes, el JC-X200 incorpora una cámara HD en color y un colimador de micropunto. El operador puede visualizar y registrar la zona de interés antes de realizar la medición.
La plataforma basada en arquitectura ARM y sistema Android está orientada a una operación ágil en campo y a la transferencia ordenada de resultados. Laizhou Jincheng Industrial Equipment proporciona el JC-X200 con accesorios esenciales para su puesta en servicio, sujeto a la configuración confirmada en cada pedido.
El suministro estándar incluye el analizador JC-X200, maleta de transporte resistente al agua, cable USB, dos baterías recargables, cargador, kit de película Kapton de repuesto, manual, unidad USB para respaldo y recuperación del software, muestra de referencia de acero inoxidable 316, herramientas de mantenimiento y documentación de instalación y aceptación.
El contenido final del paquete y los modos de software instalados deben confirmarse para cada pedido, ya que pueden variar según aplicación, elementos objetivo, mercado y requisitos de calibración.
El analizador XRF portátil JC-X200 es adecuado para organizaciones que necesitan una herramienta móvil de selección elemental dentro de procedimientos técnicos definidos. Puede incorporarse a actividades de exploración, inspección de materiales, clasificación y control previo a ensayos de confirmación.
Cribado preliminar de mineral, muestras de perforación y materiales geológicos para apoyar la selección de muestras.
Revisión de elementos detectables en campo y organización de puntos de muestreo para evaluación ambiental.
Identificación de aleaciones, verificación de materiales entrantes, análisis localizado de soldaduras y clasificación de metales.
Apoyo a la separación de metales y a la identificación preliminar de materiales recuperados.
El JC-X200 de Laizhou Jincheng Industrial Equipment reúne análisis XRF portátil, posicionamiento de medición, protección del detector y gestión digital de resultados en un equipo compacto. Para equipos de minería, análisis de suelos, metalurgia y control de calidad, aporta una forma práctica de obtener información elemental preliminar en el lugar donde se toman las decisiones, manteniendo el laboratorio como soporte de confirmación cuando el proceso lo requiera.
| Especificaciones técnicas del X200
|
|
| ★ Fuente de inspiración
|
Tubo de rayos X objetivo Rh 50 kV 200 uA 4W
|
| ★ Detector
|
Detector SDD de gran superficie .
|
| ★Bloque estándar
|
3.16 Calibración rápida de energía estándar .
|
| Analizando el entorno
|
Temperatura ambiente : -20 ℃ a 55 ℃ , Humedad ambiente : 10% a 90 %
|
| ★ Dimensiones externas:
|
Dimensiones: 185 x 114 x 267 mm. Peso: <1,4 kg . No requiere soporte externo; el instrumento se puede colocar directamente boca abajo sobre una superficie horizontal, lo que facilita las pruebas.
|
| Sistema de refrigeración
|
El instrumento emplea un sistema de refrigeración Peltier de temperatura constante, lo que permite que el controlador funcione a -35 ℃, garantizando la precisión de detección del instrumento y evitando que se vea afectado por las temperaturas externas .
|
| Elementos de configuración
|
Los tipos de mineral extraídos incluyen, entre otros, Mg, Al, Si, P, S, K, Ca, Ag, Sn, Sb , Ba , Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Nb, Mo, W, Ta, Au, Hg, Pb, Bi, U, etc.
Modelo de suelo: La , Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, As, Se, Sr, Rb, Zr, Mo, W, Tl, Hg, Pb, Bi, Mg, Al, Si, P, S, Ag, Cd, Sn, Sb, Ba.
|
| filtrar
|
Está equipado con 6 filtros que pueden conmutar automáticamente según los diferentes voltajes , y los distintos elementos utilizan diferentes filtros para obtener los mejores resultados de análisis .
|
| monitor
|
Pantalla táctil capacitiva a color de alta definición de 3,5 pulgadas
|
| ★ Cámara y colimador
|
El instrumento cuenta con una cámara a color de alta definición integrada, que permite a los usuarios observar y fotografiar con precisión las áreas a analizar. Además, incorpora un colimador de punto pequeño que enfoca el haz de rayos X en un punto de ≤3 mm de diámetro, lo que facilita la puntería y el análisis directo de rendijas/puntos, mejorando así la detección de muestras pequeñas.
|
| ★ Sistema operativo
|
Sistema operativo inteligente Android
|
| tarjeta de memoria
|
Almacenamiento de 16 GB
|
| Formato de datos
|
Formatos CSV y PDF
|
| Transmisión de datos
|
Bluetooth, puerto USB o conexión inalámbrica Wi-Fi.
|
| Sistema de alimentación de la unidad principal
|
Dos baterías de litio proporcionan un tiempo de uso de no menos de 8 horas .
|
| Software de prueba
|
Software de prueba específico para aleaciones
|
| Funciones de diagnóstico automático e informe de fallos
|
Los fallos de la máquina se pueden diagnosticar y el software se puede actualizar de forma remota a través de Internet; también es posible actualizar el hardware de forma remota.
|
| Lista de empaque detallada
|
||
|
1)
|
Analizador XRF portátil
|
Una unidad principal de analizador XRF portátil
|
|
2)
|
Estuche de transporte resistente e impermeable
|
Una caja de envío impermeable
|
|
3)
|
Cable de transferencia de datos USB
|
Un cable de comunicación USB
|
|
4)
|
2 baterías de iones de litio
|
Dos baterías de litio recargables de 14,4 V
|
|
5)
|
Cargador de batería
|
1 juego de cargador de baterías
|
|
6)
|
Kit de láminas Kapton para ventanas
|
Un juego de láminas protectoras para la ventana de inspección (como respaldo).
|
|
7)
|
Manual de instrucciones
|
Un manual de instrucciones
|
|
8)
|
Software de análisis Recuperación de disco flash USB
|
Unidad USB de copia de seguridad del software de análisis
|
|
9)
|
Muestra estándar de aleación
|
Muestra estándar de aleación 3: Acero inoxidable 16
|
|
10)
|
Destornillador especial
|
1 herramienta especial
|
|
11)
|
Nota
|
Una copia de las instrucciones de uso
|
|
12)
|
Lista de aceptación de la instalación
|
Dos formularios de aceptación de la instalación
|
|
|
|
|
| Paquete de software de análisis
|
||
|
1)
|
Modo de minería
|
Modo de análisis de mineral
|
|
2)
|
Modo suelo
|
Modelo de análisis de suelos
|
