Análisis XRF portátil para metales sólidos

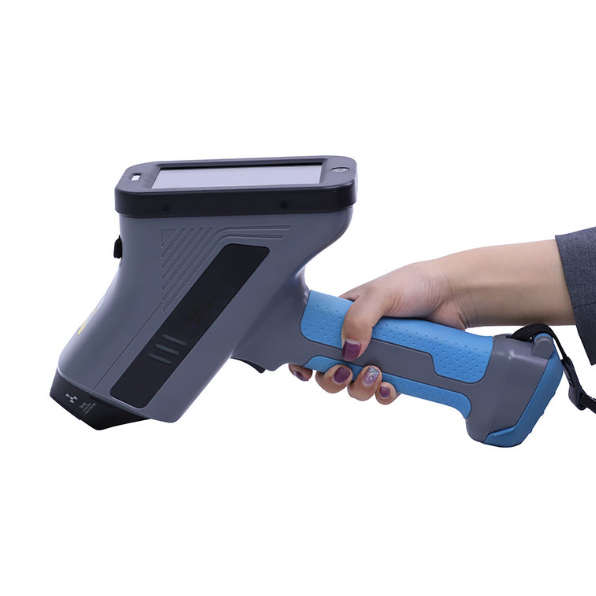

El JC-HJ350 es un analizador portátil XRF de aleaciones diseñado para realizar identificación de grados de aleación, análisis rápido de elementos metálicos y PMI en campo sobre materiales sólidos. Integra la medición, la visualización de espectros, la gestión de datos y la emisión de informes en un equipo transportable para inspecciones en fábrica, almacén, obra y zonas de recuperación de metales.
Aplicación principal
Verificación de materiales, inspección de recepción, control de calidad, clasificación de chatarra y confirmación de componentes en procesos industriales.
Desarrollado por Laizhou Jincheng Industrial Equipment Co., Ltd., empresa especializada en equipos de ensayo de dureza, análisis metalográfico y control de materiales para aplicaciones B2B.
Necesidad de inspección
En recipientes a presión, tuberías, válvulas, estructuras soldadas, equipos de proceso y componentes mecanizados, la información de una etiqueta o certificado no siempre basta para confirmar el material presente. Cuando hay mezclas de materiales, trazabilidad incompleta o necesidad de clasificar muchas piezas, el envío de muestras al laboratorio puede añadir pasos a la decisión operativa.
Permite contrastar de forma rápida la composición de barras, placas, tubos o accesorios antes de incorporarlos al inventario o a producción.
Ayuda a localizar piezas con composición distinta dentro de lotes, zonas de almacenamiento, líneas de producción o conjuntos montados.
Aporta una base de datos para la comprobación de tuberías, bridas, válvulas y componentes cuando la inspección debe realizarse en el punto de instalación.
Capacidades de medición
El JC-HJ350 emplea tecnología de fluorescencia de rayos X para analizar la composición elemental de materiales metálicos sólidos. Los resultados se interpretan mediante métodos de análisis optimizado de lectura directa y de parámetros fundamentales (FP), que sirven de apoyo para relacionar la composición detectada con grados de aleación habituales.
La prueba se realiza sin el corte habitual de la pieza ni la extracción de una muestra. Esto resulta útil para inspeccionar productos terminados, materias primas, componentes de equipos y piezas que deben conservar su integridad física.
La composición medida se compara con una base de datos de grados para apoyar la identificación de acero inoxidable, superaleaciones, metales no ferrosos y otras aleaciones de ingeniería comunes.
El equipo está orientado a elementos dentro del rango de número atómico 20 a 92, desde Ca hasta U, incluyendo Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Nb, Mo, Sn, Ta, W, Pb y Bi, entre otros.
En tareas de identificación positiva de materiales (PMI), proporciona información de campo para revisar la correspondencia entre la composición real, la documentación disponible y el uso previsto del componente.
Configuración técnica y operación
La configuración del JC-HJ350 combina componentes de detección XRF, una interfaz de operación industrial y funciones de conectividad para que el resultado pueda consultarse y archivarse desde el flujo de inspección. Laizhou Jincheng puede orientar la selección del modelo de análisis según el sistema de materiales, los elementos de interés y el proceso de control del usuario.
Gestión de resultados
Además del resultado de composición, el analizador incorpora funciones para organizar la información generada durante la inspección. Este enfoque permite vincular el análisis de materiales con los registros internos de calidad, recepción o mantenimiento, sin convertir el instrumento en un sistema de gestión complejo.
Escenarios de uso
Revisión de barras, piezas forjadas, componentes mecanizados, productos semielaborados y materiales de proveedores antes o durante el proceso productivo.
Confirmación de materiales en tuberías, bridas, válvulas, accesorios y componentes de equipos durante montaje, mantenimiento o aceptación de obra.
Apoyo a la verificación de materiales en sectores como metalurgia, construcción naval, aeroespacial y fabricación de equipos industriales especializados.
Clasificación de metales recuperados según elementos y familias de aleación para apoyar la separación, evaluación y gestión de lotes.
Valor y adecuación
El JC-HJ350 está indicado para empresas que necesitan incorporar datos de composición metálica a sus procesos de inspección sin depender exclusivamente de la toma y el envío de muestras. Su valor reside en combinar movilidad, análisis no destructivo, reconocimiento de aleaciones y trazabilidad básica de resultados dentro de una operación de campo.
Nota de aplicación y seguridad: como equipo de fluorescencia de rayos X, el JC-HJ350 debe ser operado por personal formado y conforme a la normativa local, los procedimientos de seguridad radiológica y las instrucciones del fabricante. En elementos de baja concentración, elementos ligeros, superficies recubiertas, corroídas, irregulares o muestras complejas, los resultados deben evaluarse considerando el estado de la muestra, el modelo de calibración y, cuando corresponda, métodos de laboratorio de confirmación.
Para procesos que requieren identificar aleaciones, verificar la composición de metales y documentar inspecciones de PMI en campo, el analizador portátil XRF de aleaciones JC-HJ350 ofrece una solución práctica de análisis y registro. Con la experiencia de Laizhou Jincheng en equipos de control de materiales, puede integrarse como instrumento de apoyo en rutinas de calidad, mantenimiento, aceptación de materiales y clasificación industrial.
