Объяснение концепции
Laizhou Jincheng Industrial Equipment Co.,Ltd объясняет различия между твердомерами и металлографическим оборудованием: что именно измеряют, как устроены методы контроля и где каждый прибор применяется в процессе контроля качества материалов, включая связку «измерение твёрдости — металлографическая пробоподготовка — микроскопия».
В лабораторной практике контроля материалов часто встречаются два типа оборудования: твердомеры и металлографическое оборудование. Несмотря на то, что оба направления служат одной цели — обеспечить понимание свойств и качества материала, — они отвечают на разные инженерные вопросы и применяются на разных этапах испытаний.
Laizhou Jincheng Industrial Equipment Co.,Ltd (莱州锦骋工业设备有限公司, основана в 2004 году) специализируется на решениях для измерения твёрдости и металлографического анализа: от базовых ручных приборов для обучения и первичной проверки до компьютеризированных систем для точной пробоподготовки и автоматизированного контроля.
Что измеряет твердомер, а что даёт металлография
Твердомер: численное значение твёрдости
Твердомер предназначен для количественной оценки сопротивления материала вдавливанию (или другому воздействию в зависимости от метода). Результат — это значение твёрдости, которое удобно использовать для входного контроля, межоперационного контроля и подтверждения термообработки.
- Типичные шкалы/методы: Vickers (HV), Brinell (HB), Rockwell (HR).
- Фокус: «насколько материал твёрдый» в заданной точке/зоне.
Металлографическое оборудование: структура и качество поверхности образца
Металлографическое оборудование обеспечивает пробоподготовку и наблюдение микроструктуры: подготовку шлифа (резка/прессовка/шлифование/полирование, при необходимости травление) и дальнейшую микроскопию. Результат — это визуальная и структурная информация о материале: зерно, фазы, включения, дефекты, неоднородность.
- Фокус: «почему материал ведёт себя так» и «как устроена структура».
- Критично: качество поверхности образца и корректная методика подготовки.

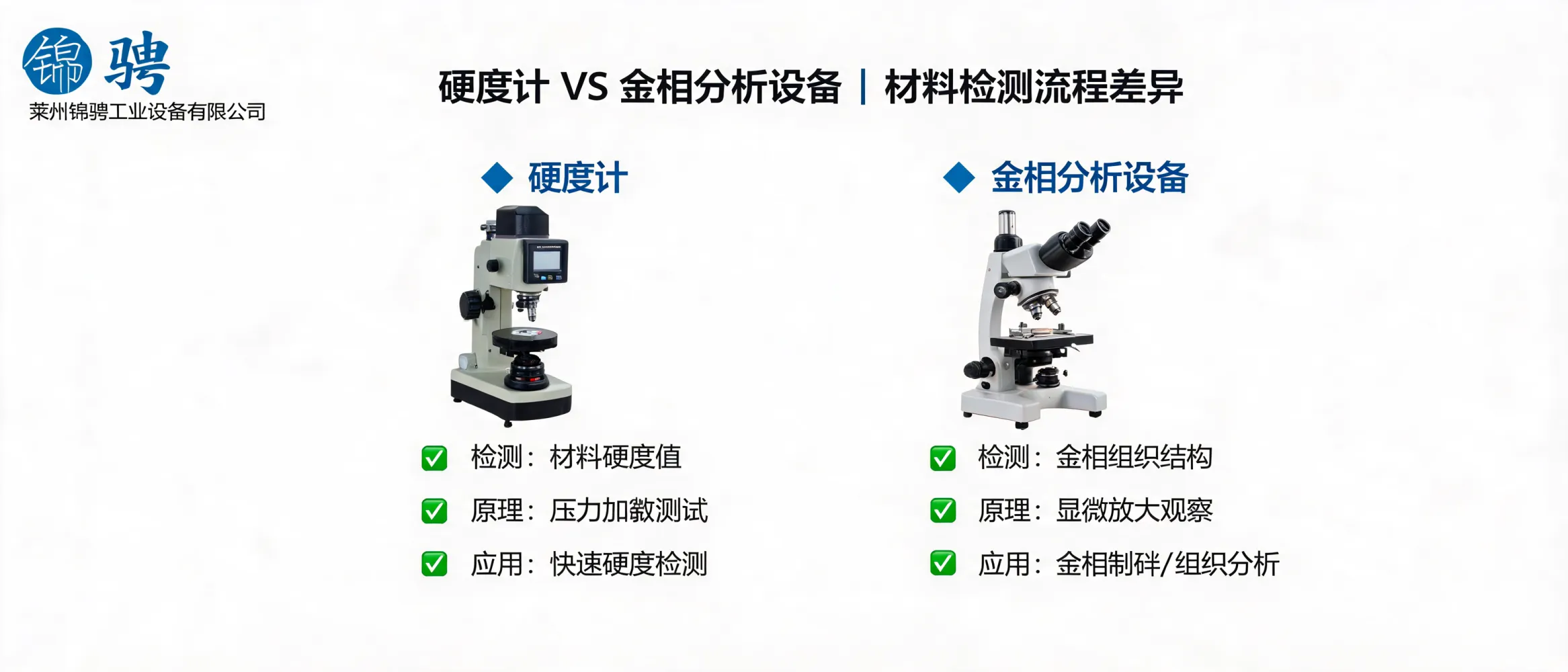

Принцип работы: вдавливание vs пробоподготовка и микроскопия
| Критерий |
Твердомер |
Металлографическое оборудование |
| Объект контроля |
Механическое свойство (твёрдость) в точке/зоне |
Микроструктура материала, дефекты, неоднородность |
| Как формируется результат |
Вдавливание/нагружение → измерение отпечатка/параметра → расчёт значения (HV/HB/HR) |
Подготовка шлифа → оптическое наблюдение/фиксация изображений → структурная интерпретация |
| Требования к поверхности |
Поверхность должна быть пригодна для корректного отпечатка и измерения |
Нужна высококачественная шлифовка/полировка для достоверной микроструктуры |
| Тип выхода |
Число + протокол измерений, статистика по серии (в компьютеризированных системах) |
Изображения, микроструктурные признаки, выводы по состоянию материала |

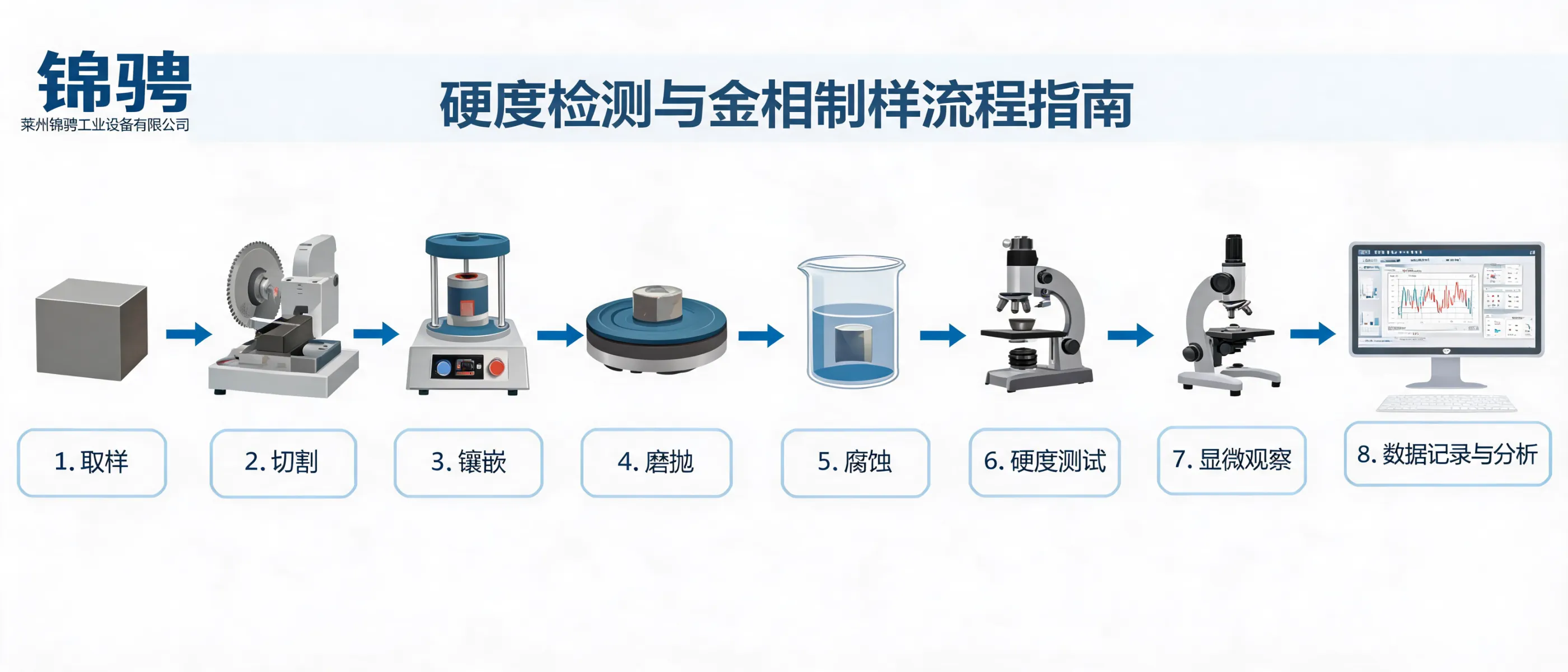

Где каждый прибор стоит в цепочке «твёрдость — пробоподготовка — микроскопия»
-
Измерение твёрдости (твердомер) — быстрое подтверждение соответствия требованиям, сравнение партий, контроль после обработки.
-

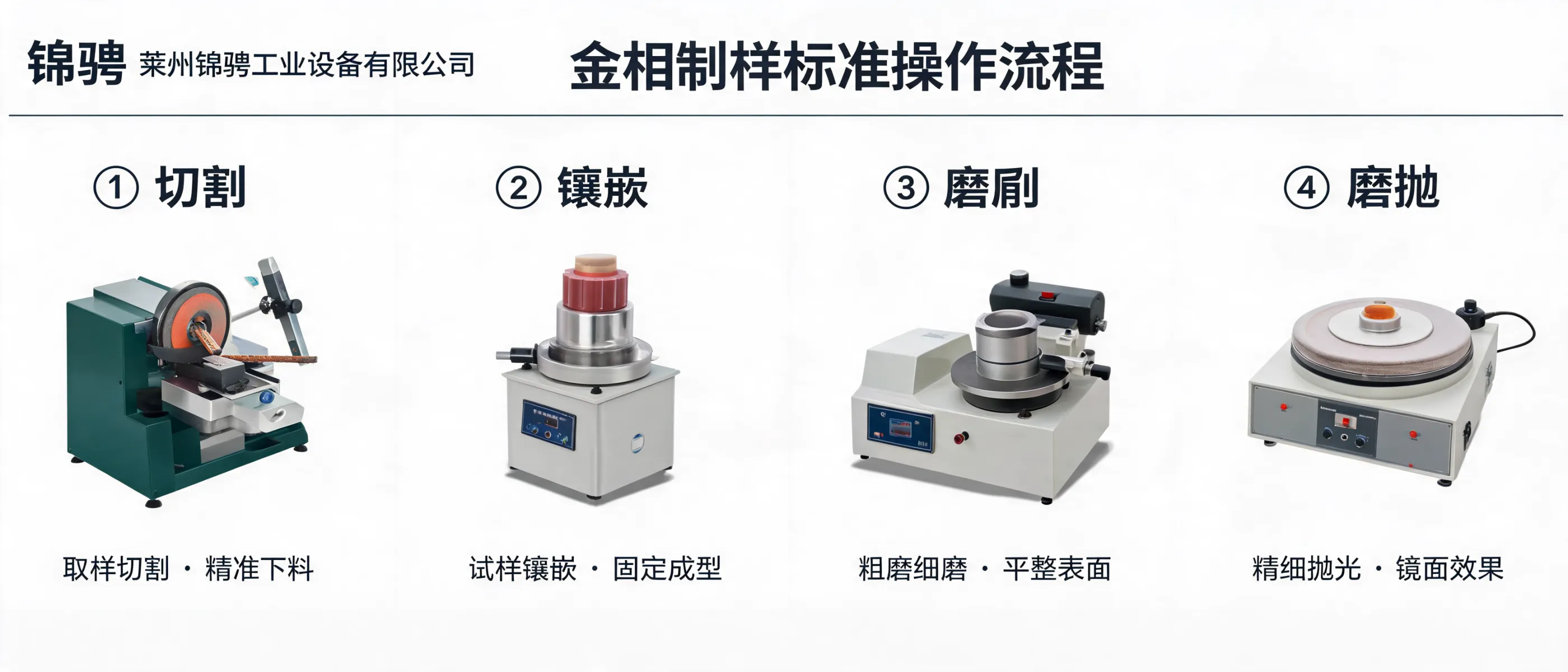

Металлографическая пробоподготовка — подготовка репрезентативного шлифа, чтобы исключить ошибки из‑за царапин, деформации или неправильной геометрии.
-
Микроскопическое наблюдение — интерпретация структуры для поиска причин: например, неоднородность, дефекты, особенности термообработки.
На практике эти этапы часто комбинируются: твёрдость отвечает на вопрос «что получилось», металлография — «почему так получилось».
Ручные и компьютеризированные решения: как выбрать подходящий уровень автоматизации
Ручные твердомеры и ручная пробоподготовка
- Понятная логика работы и быстрый запуск в эксплуатации.
- Подходят для обучения, базовых лабораторных задач и первичной оценки материала.
- Удобны, когда важна простота и контроль выполняется нерегулярно.
Компьютеризированные системы для твёрдости и металлографии
- Автоматизация измерений и обработка результатов, включая серии и статистику (для задач контроля качества).
- Автоматизированная пробоподготовка с контролем процесса и оптическим наблюдением, ориентированная на воспроизводимость.
- Решения могут быть выстроены под требования лабораторных процедур, включая соответствие применяемым стандартам (например, ASTM и ISO в рамках методик).
Типовые области применения
Оборудование для измерения твёрдости и металлографического анализа востребовано в разных отраслях, где важно подтверждать свойства и структуру материалов:
- машиностроение и обработка металлов;
- металлургия и лаборатории производственного контроля;
- химическая промышленность (контроль материалов и деталей);
- энергетика (оценка состояния материалов и компонентов);
- университеты и научно‑исследовательские организации.
Для крупных производств также актуальны индивидуальные проекты, включая разработку и изготовление специализированных испытательных решений под технологическую цепочку заказчика.
Практические критерии выбора оборудования
Если основная задача — контроль по твёрдости
- выберите метод (HV/HB/HR) под материал и диапазон;
- оцените требования к повторяемости и необходимости статистики;
- учтите условия эксплуатации: лаборатория или быстрый контроль на месте.
Если нужно выяснить причины и структуру
- продумайте цепочку пробоподготовки (ручная/автоматическая);
- обеспечьте качество поверхности шлифа для достоверной микроскопии;
- определите требования к воспроизводимости процедур и документированию.
В большинстве задач контроля качества оптимальный подход — рассматривать твердомер и металлографическое оборудование как взаимодополняющие инструменты: численное подтверждение свойства + структурная диагностика.
Подход Laizhou Jincheng Industrial Equipment Co.,Ltd
Laizhou Jincheng Industrial Equipment Co.,Ltd поставляет решения для измерения твёрдости и металлографической пробоподготовки, включая расходные материалы, с ориентацией на задачи B2B‑клиентов. Линейка включает как ручные системы для базовых лабораторных работ, так и компьютеризированные решения с автоматизацией процессов и интеллектуальной обработкой данных — для стабильной работы в производственном контроле и НИОКР.
Если вы описываете материал, диапазон твёрдости, требования к стандартам и ожидаемую пропускную способность лаборатории, можно корректно подобрать конфигурацию, которая встроится в вашу цепочку «твёрдость — пробоподготовка — микроскопия».
