Если ваши микроструктурные снимки «гуляют» от смены к смене, а результаты твердости/размера зерна расходятся даже на одинаковых партиях — проблема часто не в материале, а в подготовке шлифа. Вы отвечаете за достоверность данных, и именно поэтому стандартизация металлографической подготовки (в духе ASTM E3) — это не «бумажная дисциплина», а инструмент управления рисками.
Интерактивная проверка: вы сталкивались с тем, что при одинаковой марке стали получаются разные глубины деформационного слоя или «ложные» царапины после полировки? Отметьте, на каком этапе это происходит — и сравните с чек-листами ниже.
В ручной подготовке критичны три параметра: контактное давление, время на шаг и переходы по зернистости. На практике расхождение «по рукам» легко достигает ±20–30% по времени и давлению, а это влияет на глубину наклепа и скорость снятия материала. Итог — разная выраженность рельефа, смазывание фаз, «кометные хвосты» включений.

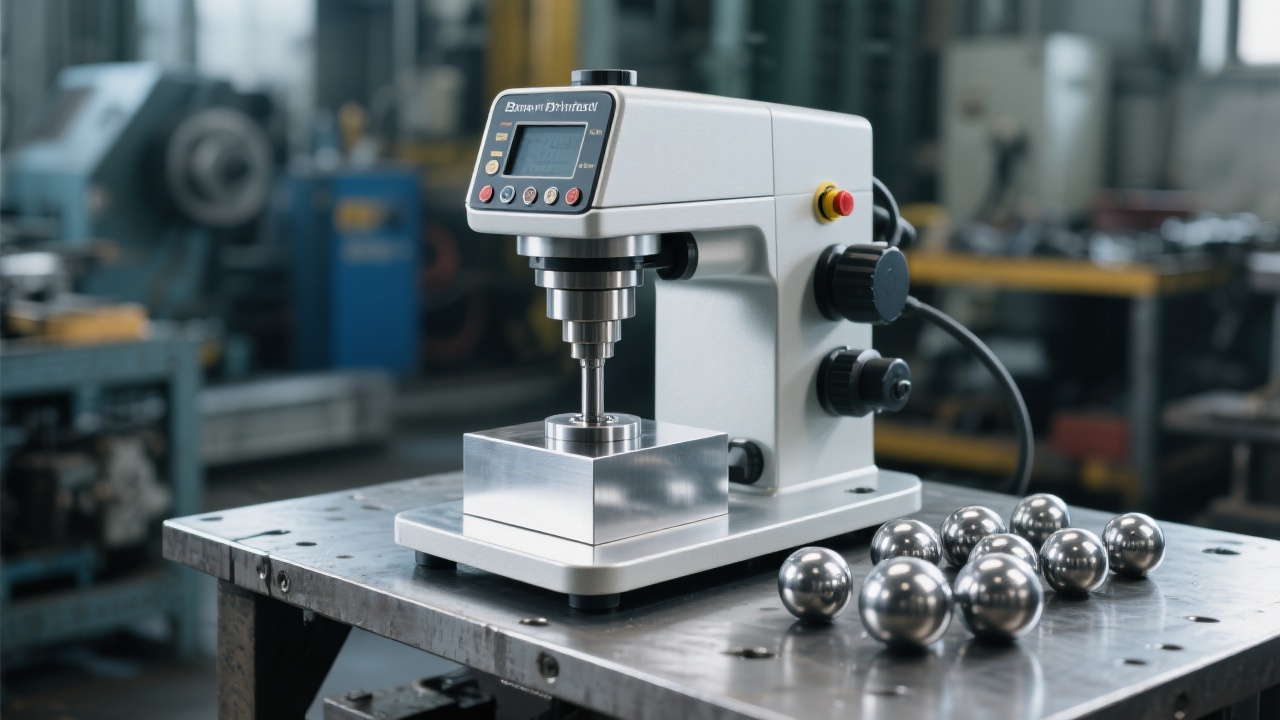

Даже при «правильных руках» нестабильность даст биение шпинделя, люфт, загрязнение направляющих, неравномерная посадка диска. Для шлифовально-полировальных машин типичная граница, после которой растет риск артефактов, — радиальное биение > 0,03–0,05 мм (ориентир для внутреннего контроля). Вы это видите как «волны», локальные зоны матовости, полосы после полировки.
Суспензии, вода, воздух и чистота рабочего места напрямую влияют на «случайные» царапины. Частая причина — перенос крупного абразива на этап тонкой полировки. Дополнительный фактор — влажность: при >60% возрастает риск слеживания некоторых абразивов и ухудшения промывки; при сухом воздухе — больше пыли и статического налипания.

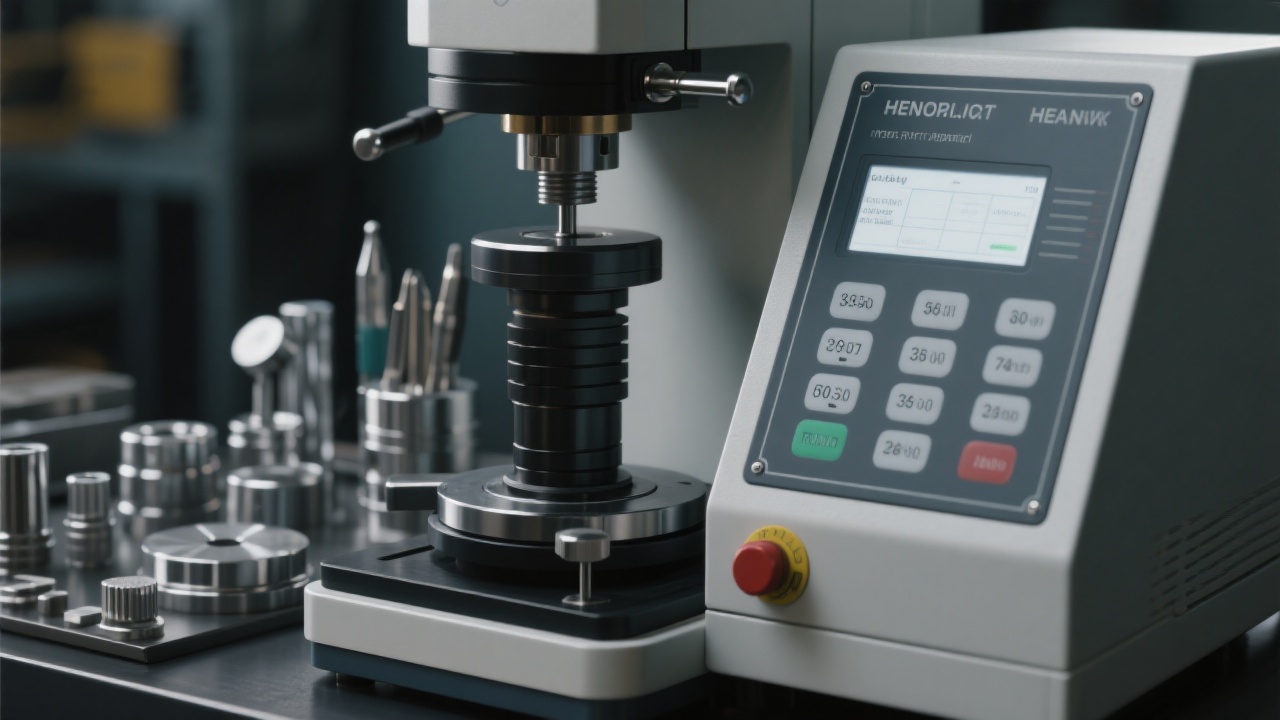

Для ручных шлифовально-полировальных машин (включая двухдисковые решения) закрепите в SOP «коридор параметров», а не «как получится». Ниже — рабочий стартовый профиль, который вы затем калибруете под материал (сталь/Al/титан) и твердость.
| Этап | Расходник | Скорость (об/мин) | Время (сек) | Критерий перехода |
|---|---|---|---|---|
| Шлифование грубое | SiC P240–P320 | 200–250 | 45–90 | Полное снятие следов резки |
| Шлифование среднее | SiC P600 | 180–240 | 45–75 | Равномерный «сатин», нет глубоких рисок |
| Шлифование тонкое | SiC P1200 | 160–220 | 30–60 | Риски только «в одном масштабе», легко убираются полировкой |
| Полировка предварительная | Алмаз 6–3 мкм | 120–180 | 60–120 | Нет видимых рисок SiC при 100× |
| Финишная полировка | Алмаз 1 мкм / SiO₂ 0,05 мкм | 80–140 | 60–180 | Зеркало, без «вуали» и хвостов включений |
Примечание для стабильности: закрепите одинаковую траекторию (например, «восьмерка» или круги), одинаковую промывку между этапами и «запрет» на перескакивание зернистости.
Дата/время · Оператор · Машина/диск · Скорость (об/мин) · Биение (мм) · Вибрация (да/нет) · Состояние уплотнений · Подача воды · Чистка выполнена (да/нет) · Замена ткани/бумаги · Примечания/корректирующие действия
Ситуация: в отчете по одной и той же партии стали у вас неожиданно растет доля «царапин» после финишной полировки, а границы зерна выглядят «размытыми». Операторы уверены: «делали как всегда».
Перенос абразива P600/P1200 в зону полировки: одна и та же салфетка для рук, общая промывочная ванна, «быстрая» очистка держателя. На фоне этого ткань для финиша была частично засалена, а скорость подняли «чтобы быстрее».
Вы разводите потоки чистоты (грубое/тонкое), вводите обязательную промывку образца и держателя, фиксируете скорости и время, меняете ткань, проверяете биение. В большинстве лабораторий это возвращает повторяемость уже в течение 3–7 рабочих дней при накоплении статистики.
Подсказка для контроля качества: заведите контрольный образец (эталон) и прогоняйте его 1 раз в неделю. Если эталон «поехал» — вы ловите проблему до того, как она попадет в отчет клиенту или в сертификацию.
| Периодичность | Что делать | Зачем это вам | Критерий/запись |
|---|---|---|---|
| Ежедневно | Очистка рабочей зоны, дисков, кожухов; промывка дозаторов | Снижение перекрестной контаминации | Отметка в журнале смены |
| Еженедельно | Проверка биения; осмотр шлангов/подачи воды | Устранение причин артефактов до «массового» брака | Биение ≤0,03–0,05 мм |
| Ежемесячно | Осмотр уплотнений, крепежа, люфтов; чистка скрытых зон | Стабильность на длительном горизонте | Акт ТО + корректирующие действия |
| Ежеквартально | Профилактика подшипников/узлов по регламенту | Снижение дрейфа параметров | Запись в журнале + подпись ответственного |
Если вы готовитесь к аудиту (например, по логике ISO-систем качества), вам важно иметь не только регламент, но и доказательства соблюдения: журналы, чек-листы, записи о корректирующих действиях. Это сильнее влияет на доверие к данным, чем «идеальные» слова в процедуре.
Стандартизация быстрее внедряется, когда сама машина облегчает повторяемость: стабильные обороты, предсказуемая механика, удобная очистка и обслуживание. В лабораторной практике особенно ценятся решения «без лишних переключений», где оператор меньше ошибается на мелочах.
У 锦骋 в линейке есть подход, рассчитанный на типовые задачи контроля качества и R&D: MP-2S — двухдисковая установка, ориентированная на повторяемость процесса и долговечность узлов, что хорошо ложится на требования ASTM E3 и внутренние SOP.
Посмотрите, как MP-2S может встроиться в ваш SOP и помочь держать стабильные параметры шлифования/полирования — с упором на повторяемость, обслуживание и удобство для сменной работы.
Узнать, как MP-2S помогает стабилизировать металлографическую подготовку
